Produktbeschreibung

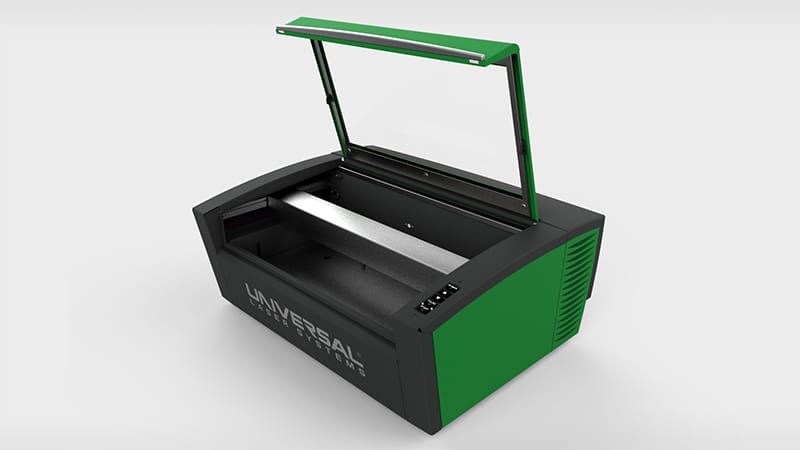

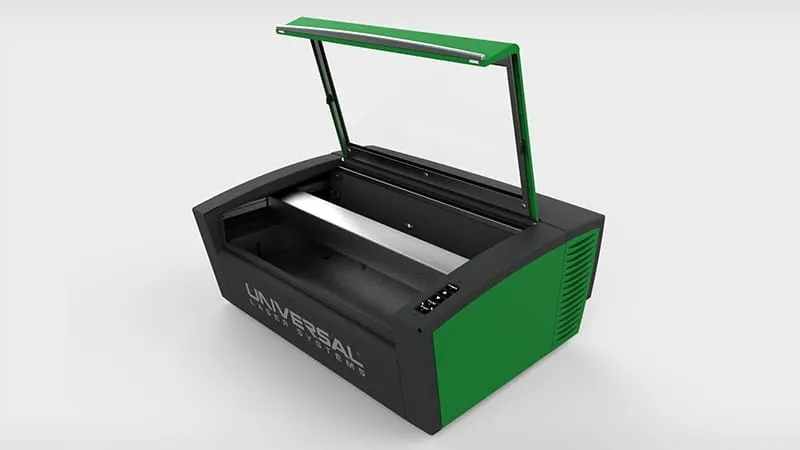

Der VLS3.60DT Desktop ist ein kompaktes und wirtschaftliches Einstiegsmodell. Er bietet einen Materialbearbeitungsbereich von 610 x 305 x 102 mm oder 18.878 cm³. Der VLS3.50 kann mit einer aus fünf möglichen 10,6 µm-CO2-Laserquellen mit Leistungsstufen von 10 bis 60 Watt oder mit einer 9,3 µm-CO2-Laserquelle mit 30 Watt oder 50 Watt ausgerüstet werden.
| Technische Daten | |
| Laser-Materialbearbeitungsfläche (B x H) | 610 x 305 mm |
| Maximale Werkstückgröße (B x H x T) | 679 x 370 x 102 mm |

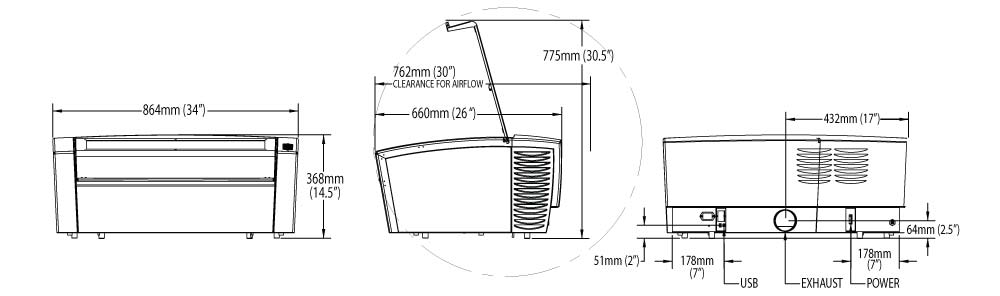

| Gesamtabmessung (B x H x T) | 864 x 356 x 635 mm |
| Kapazität der Rundgravur-Vorrichtung | Max. Durchmesser: 102 mm Min. Durchmesser: 25,4 mm |
| Hubleistung der motorbetriebenen Z-Achse | 9 kg |
| Erhältliche Fokussierlinsen | 2,0 Zoll (50 mm) HPDFO™ (High Power Density Focusing Optics) |
| Laserplattform Interface-Bedienfeld | Tastatur mit fünf Tasten |
| Anforderungen zum Computer | Erfordert einen dedizierten PC mit Windows® 7/8/10, 32/64 Bit und einem verfügbaren USB-Anschluss (2.0 oder höher) |
| Optikschutz | Vorbereitet für Druckluft unterstützten Optikschutz |
| Gehäuseausführung | Desktop |
| Optionen Laserquellen | 10, 30, 40, 50 und 60 Watt |
| Gewicht | 43 kg |
| Strombedarf | 110 V/10 A 220 V-240 V/5 A |
| Anforderungen zur Absaugung | Ein Anschluss mit 76 mm statischer Druck 425 m3/h bei 1,5 kPa |
Mitgeliefertes Zubehör
- Manuelle Gaszublasung (mit Linsenschutz)
- Branderkennung (Audio-Alarm)
- Universale Steuerkonsole
- Intelligente Materialdatenbank
Optionales Zubehör
- Aufsatz für koaxiale Gaszublasung
- Aufsatz für seitliche Gaszublasung
- Druckluftquelle
- UAC 2000-Filteranlage
- Luftfilterwagen
- Durchlässiger Schneidtisch
- Konfigurierbarer Schneidtisch (Tisch mit Stiften)
- Multifunktions-Materialauflagetisch
- 2,0-Zoll-Linse
- HPDFO™
- Automatisierungsschnittstelle
- 1-Touch Laser Photo™
- Direkter Dateiimport (PDF/DXF)
Leistungsmerkmale der Plattform
Hochgradig verlässliche Digitalmotoren
In den Lasersystemen von Universal werden hochwertige Digitalmotoren verwendet, die ohne teure und komplizierte optische Geber auskommen und für noch mehr Zuverlässigkeit sorgen.
Funktionseinheit für intelligentes Laserenergie-Management
Über dieses Leistungsmerkmal wird bei jeder Bearbeitungsgeschwindigkeit eine gleichmäßige Energiedichte bewahrt, wodurch beim Schneiden, Markieren und Gravieren gleichmäßige Markierungen und eine gleichbleibende Tiefe erzielt werden.
Sicherheitsverbundglas
Sichtfenster aus Glas sorgen bei der Laserbearbeitung für ein sicheres Laserbearbeitungsgehäuse.
Manuelle Luftzublasung (mit Optikschutz)
Die Luftzublasung mit Optikschutz erzeugt einen Luftüberdruck um die gesamte Optik herum und richtet Druckluft auf die Oberfläche des bearbeiteten Materials. Diese Druckluft oder das Druckgas hält Ablagerungen, Feststoffteilchen und Schmauch von der Optik fern, unterdrückt die Verbrennung von Rauchgasen, verringert die Ansammlung von Partikeln auf der Materialoberfläche und steigert bei den meisten Materialien die Schnittqualität.
Unterstützung mehrerer Sprachen
Zu den unterstützten Sprachen zählen Englisch, Deutsch, Japanisch, Spanisch, Französisch, Italienisch und weitere.
Übertemperatur-Alarm (für Brandschutz)
Die Temperatur im Arbeitsbereich wird bei allen Lasersystemen von Universal durch eine Übertemperatur-Alarmvorrichtung überwacht. Bei Erkennung einer ungewöhnlich hohen Temperatur schaltet das System den Laser ab und löst einen akustischen Alarm aus.
Permanent abgedichtete Lager
Unsere abgedichteten, selbstschmierenden Bewegungssystem-Lager sind vor Staub und Verschmutzungen geschützt und weisen damit eine höhere Lebensdauer auf.
Dehnungsfreie Kevlar®-Riemen
Die robusten Riemen zeichnen sich durch eine lange Lebensdauer aus und funktionieren zuverlässig.
Merkmale der Laserquelle
Luftgekühlte Laserquelle
Unsere Laserquellen sind luftgekühlt – so sind keine komplizierten Flüssigkühlsysteme erforderlich.
Hohe Zuverlässigkeit, ausgezeichnete Leistungsstabilität
Unsere Laserquellen bieten eine gleichbleibende Leistung für vorhersagbare, exzellente Bearbeitungsergebnisse.
Steuerung der Laserquellen-Lüfter (zur Geräuschreduzierung)
Sämtliche Laserquellen von Universal Laser werden mit computergesteuerten Lüftern luftgekühlt. Die Lüftergeschwindigkeit wird abhängig von der Lasertemperatur vermindert oder erhöht, sodass der Geräuschpegel bei einer niedrigeren Leistungseinstellung des Lasers reduziert ist.
Laserzeiger
Zur einfachen Materialpositionierung ist ein roter Laserzeiger installiert.
Patentierte plattformübergreifende Kompatibilität
Die Laserquellen können frei zwischen den Laserplattformen ausgetauscht werden.
Patentierte Free-Space Slab-Gaslaser-Konstruktion
Unsere patentierten Laserquellen erzeugen mithilfe von Free-Space Gas Slab-Resonatoren einen Laserstrahl in hervorragender Qualität mit gleichmäßiger Leistungsverteilung und guten Nahfeld- und Fernfeld-Eigenschaften.
Patentierte, vorjustierte Laserquellen
Die Laserquellen werden werksseitig vorjustiert und müssen nicht neu justiert werden.
Intelligente Laserquellen-Technologie
Da wir unsere eigenen Laserquellen herstellen, können Laserquellen von Universal ihre Modellnummer an die CPU des Lasersystems übermitteln, sodass das Lasersystem auf Basis der zur Verfügung stehenden Laserleistung dann für ein bestimmtes Material automatisch die korrekten Einstellungen wählt.
Garantie bis zu 5 Jahre erhältlich
Unsere Standardgarantie kann auf bis zu fünf Jahre verlängert werden.
Große Auswahl an Leistungsstufen
Die Laser werden in Leistungsstufen von 10 bis 150 Watt angeboten.
