Produktbeschreibung

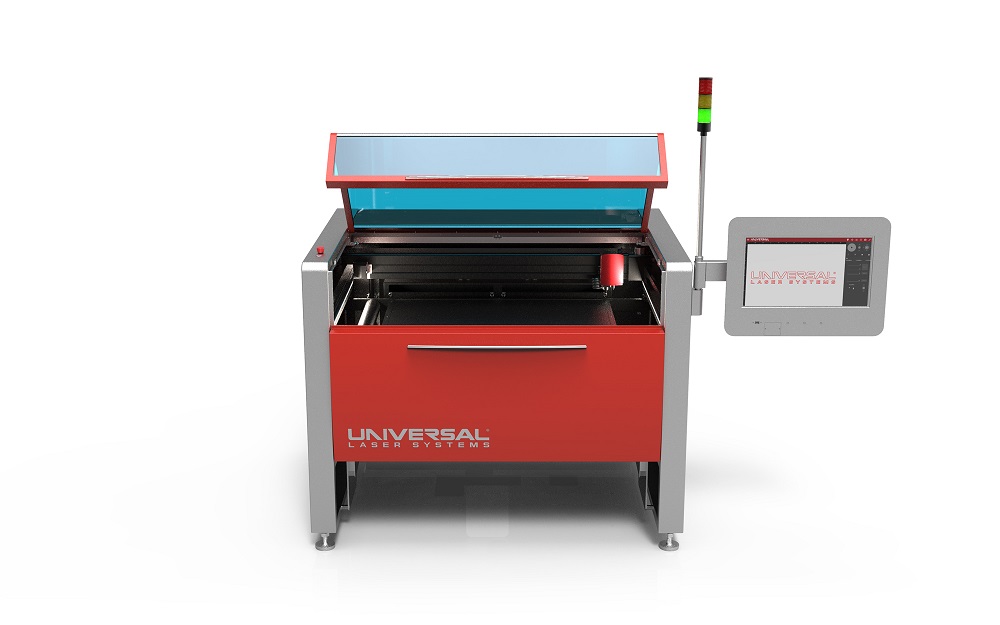

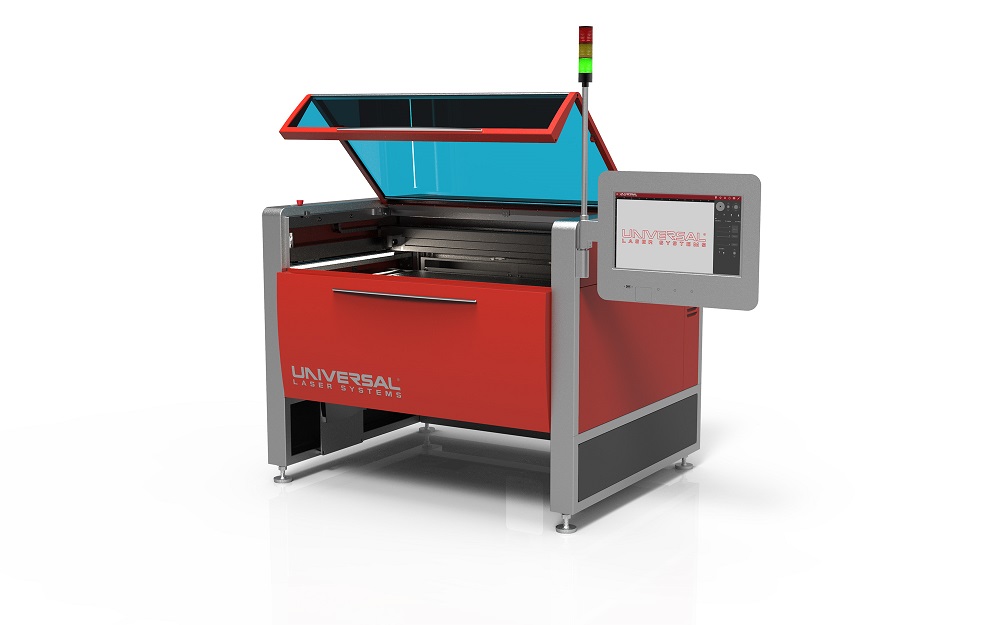

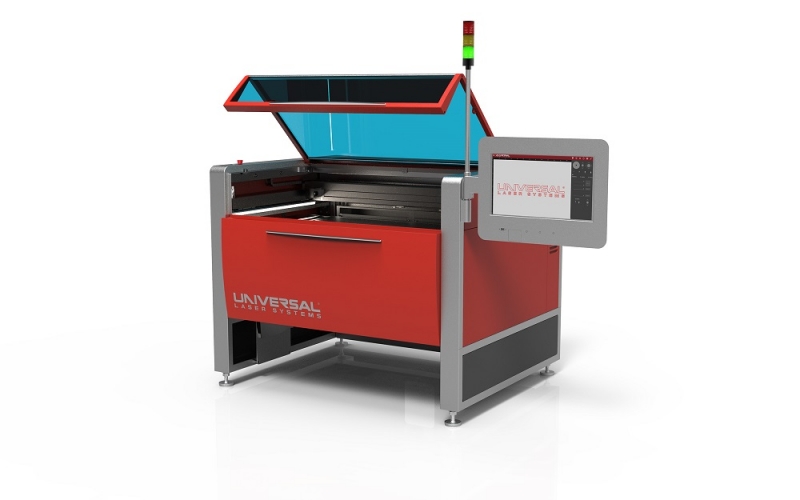

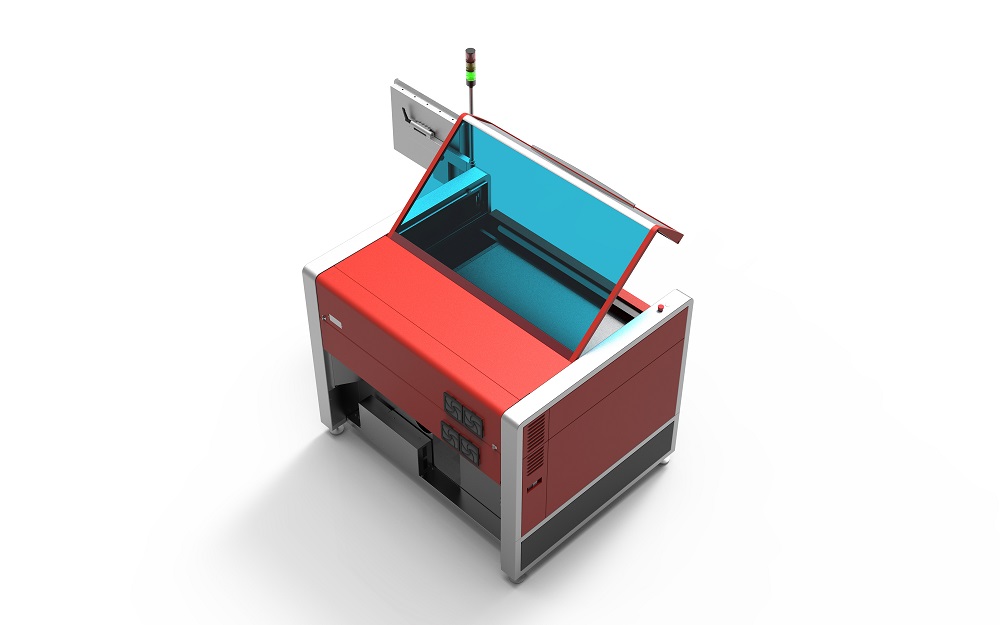

Die Plattform ULTRA X6000 bietet laserbasierte Materialbearbeitung für das größtmögliche Spektrum an Materialien. Sie wurde für die Präzisionsbearbeitung von Materialien in den Bereichen Fertigung, Forschung und Entwicklung, akademische Forschung und Prototypenbau entwickelt und ist die perfekte Wahl für diese Anwendungen. Dank dem einzigartigen modularen Aufbau können perfekt auf den Kunden zugeschnittene Lösungen neu konfiguriert werden, mit einer großen Auswahl von Optionen zum Optimieren der Leistung, Funktionalität und Sicherheit, um die perfekte Lösung für die Bewältigung gegenwärtiger und zukünftiger Geschäftsanforderungen zu schaffen.
Die Plattform ULTRA X6000 verfügt über einen Materialbearbeitungsbereich von 914 x 610 mm (36 x 24 Zoll) mit Stützvorrichtung für Materialien mit einer Stärke von bis zu 305 mm (12 Zoll).
Konfigurieren Sie die flexible Plattform ULTRA X6000 mit bis zu drei Laserquellen, die aus zwei miteinander austauschbaren CO2-Lasern und einem Faserlaser bestehen. Wird die Plattform mit drei Lasern konfiguriert, können die Benutzer die Vorteile der MultiWave Hybrid™ Technology genießen, die bis zu drei Wellenlängen umfasst – 9,3 µm, 10,6 µm und 1,06 µm – die simultan in einem einzigen koaxialen Strahl kombiniert werden. Jede Spektralkomponente des Laserstrahls wird einzeln gesteuert und kann in Echtzeit moduliert werden.
Zu den wichtigen Leistungsmerkmalen gehören die schnelle und hochpräzise Positionierung des Laserstrahls, genaue Fokussierung mit Autofokus, einstellbare Leistungsdichte des Lasers, eine Automatisierungsschnittstelle, Kameraregistrierung, eine integrierte berührungsempfindliche Benutzeroberfläche, Branderkennung und Unterstützung für Brandunterdrückung.
| Technische Daten | |
| Bearbeitungsbereich | 914 x 610 mm (36 x 24 Zoll) |
| Max. Materialdicke | 305 mm (12 Zoll) |
| Weg des Bewegungssystems | 25,4 mm (1,0 Zoll) |
| Autofokusfeld | 305 mm (12 Zoll) |
| Genauigkeit des Autofokus | +/- 0,0025 (63.5 Mikron) |
| Beschleunigung der Strahlpositionierung | > 5 G |
| Max. Geschwindigkeit der Strahlpositionierung | > 7.620 mm/s (300 Zoll/s) (Benötigt Superspeed) |
| Pfadplanung | Pfadplanungsoptimierung in Echtzeit |
| Laserplattform Interface-Bedienfeld | Tastatur und LCD-Display zeigen aktuellen Dateinamen, Laserleistung, Graviergeschwindigkeit, Pulse pro Zoll und Laufzeit an. |
| Minimale Strahlpositionierung | 2 µm (0,00008 Zoll) |
| Genauigkeit des Strahlführungssystems | 25 µm (0,001 Zoll) |
| Auswählbare Leistungsdichte-Koeffizienten für CO2-Laser | 4X (Standard), 1X/13X (Optional) |
| Faser-Leistungsdichte-Koeffizient | 52X4 |
| Anzahl der unterstützten Laser | 3 |
| Verfügbare Wellenlängen | 1,06, 9,3 und 10,6 µm |
| Max. Laserleistung | 150 Watt CO2 (9,3 oder 10,6 µm) 50 Watt Faser (1,06 µm) |
| Steuerung der Laserleistung | Encoder-basiert programmierbar |
| Kühlung des Systems | Luftkühlung |
| Externe Konnektivität | Ethernet oder WLAN Windows™/macOS™/Linux™/Android™/iOS™ (Browser-basiert) |
| Bedienelemente | Berührungsempfindlicher Bildschirm von 21 Zoll (533 mm) |
| Software-Schnittstelle | Dateiformate: PDF, DXF, G-Code Intelligente Materialdatenbank Designdateiverwaltung Designdateischätzung Designdateiverschiebung und -duplizierung Prozesssteuerungsprogrammierung |

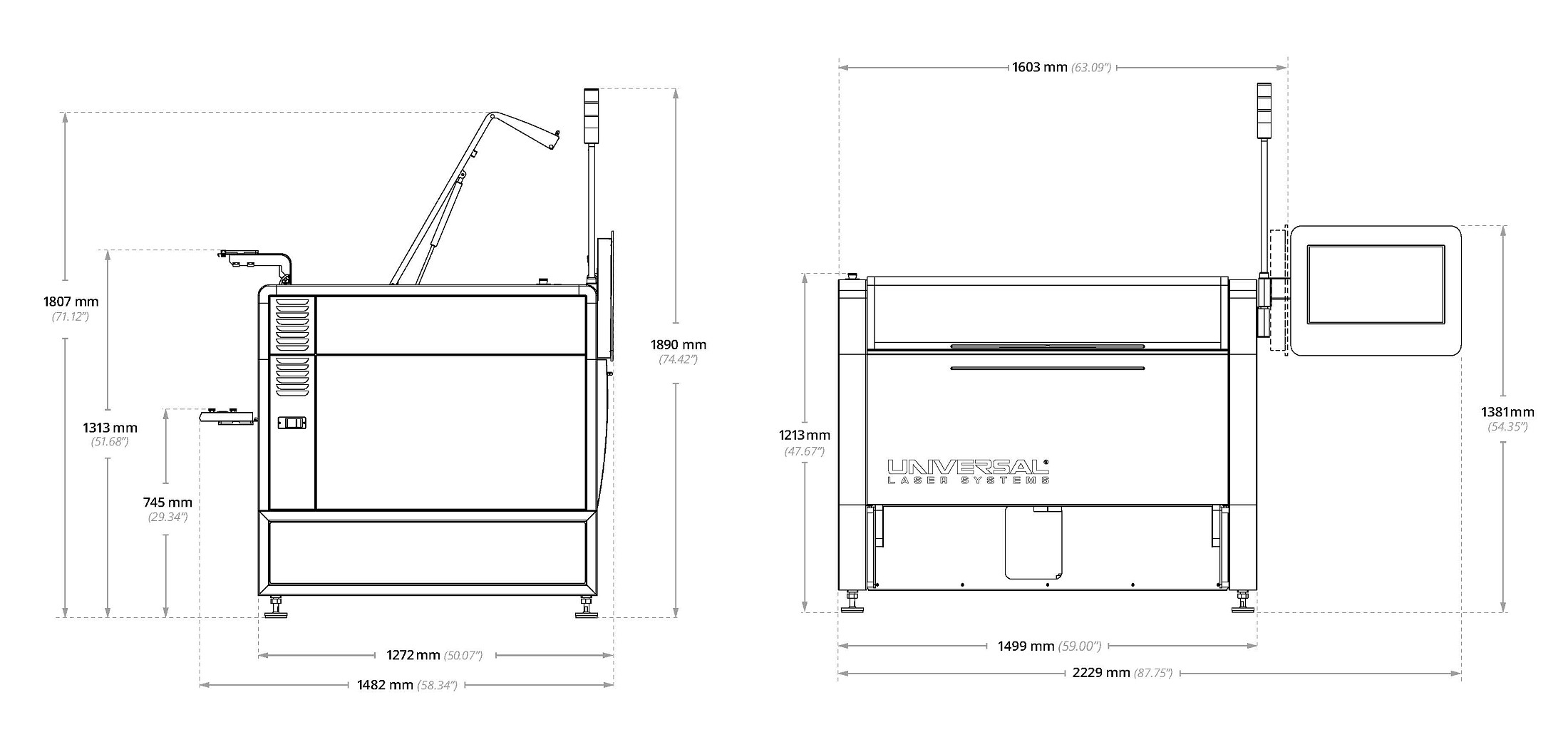

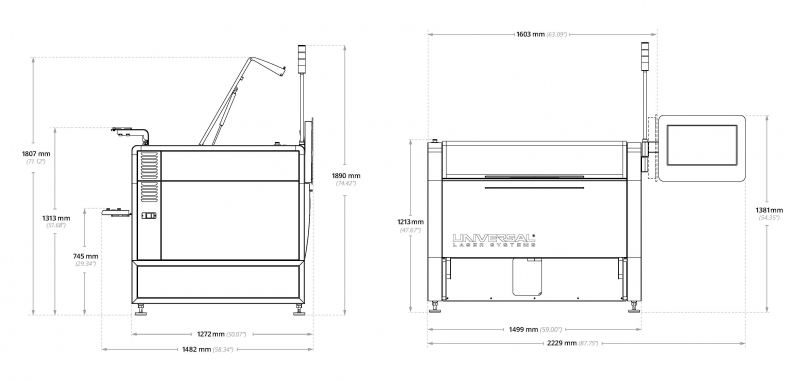

| Gesamtabmessungen | Breite: 1.651 mm (65,0 Zoll) (Steuerkonsole gefaltet) Breite: 2229 mm (87,8 Zoll) (Steuerkonsole aufgeklappt) Tiefe: 1272 mm (50,1 Zoll) Höhe: 1211 mm (47,7 Zoll) |
| Gewicht | 250 kg |
| Strombedarf | 220-240V/20A |
| Anforderungen zur Absaugung | Luftfiltereinheit UAC 4000 oder externes Gebläse mit statischem Druck von 1.190 m³/h bei 1,5 kPa (700 Kubikfuß pro Minute bei 6 Zoll) |
| Sicherheit | Klasse 1 für Materialbearbeitungslaser (1,06, 9,3, 10,6 µm) Enthält Justagelaser der Klasse 2 (670 µm) Mit patentiertem optionalen Klasse-4-Umrüstmodul für Klasse-4-Betrieb (Patentnummer 7.723.638) umrüstbar |
Mitgeliefertes Zubehör
- Computergesteuerte koaxiale Gaszublasung mit Materialkollisionserkennung
- Automatisierungsschnittstelle
- Kameraregistrierung
- Direkter Dateiimport
- ULTRA Laser System Manager
- Zugriff auf die hochwertige Intelligente Materialdatenbank
- Intelligente Materialdatenbank
- Branderkennung und Unterstützung von Brandunterdrückung
Optionales Zubehör
- 1X/13X Auswählbare optische Baugruppe der Laserleistungsdichte
- Aufsatz für seitliche Gaszublasung
- Druckluftquelle
- Brandunterdrückung
- UAC-Luftfilter
- Laufabzug
- Klasse-4-Umrüstmodul (Ermöglicht Pass-Through)
- Hebestifte zur Konfiguration des Schneidetisches mit Stiften
- Fliesen zur Vakuumtisch-Konfiguration (verdichteter Kohlenstoff oder perforiertes Aluminium)
- Vakuum-Tischpumpe
- Rundgravurvorrichtung
- SuperSpeed™
Leistungsmerkmale der Plattform
Hochleistungs-Strahlführungssystem mit Servo-Antrieb und Zweikreis-Regelung
Präzisionsfokussierung mit Autofokus-Berührungssonde
Unterstützt bis zu 3 Laser – zwei miteinander austauschbare CO2-Laser und einen Faserlaser
Unterstützt feste Z-Achse mit Fokussierung auf Basis einer X-Y-Strahlführung, für Materialien mit einer Dicke von bis zu 51 mm (2 Zoll) oder eine motorisierte Z-Achse mit Fokussierung auf Basis einer X-Y-Strahlführung, für Materialien mit einer Dicke von bis zu 305 mm (12 Zoll)
Auswählbare Laserleistungsdichte
Computergesteuerte Gaszublasung mit Materialkollisionserkennung
Optikschutz
Kameraregistrierung
Automatisierungsschnittstelle

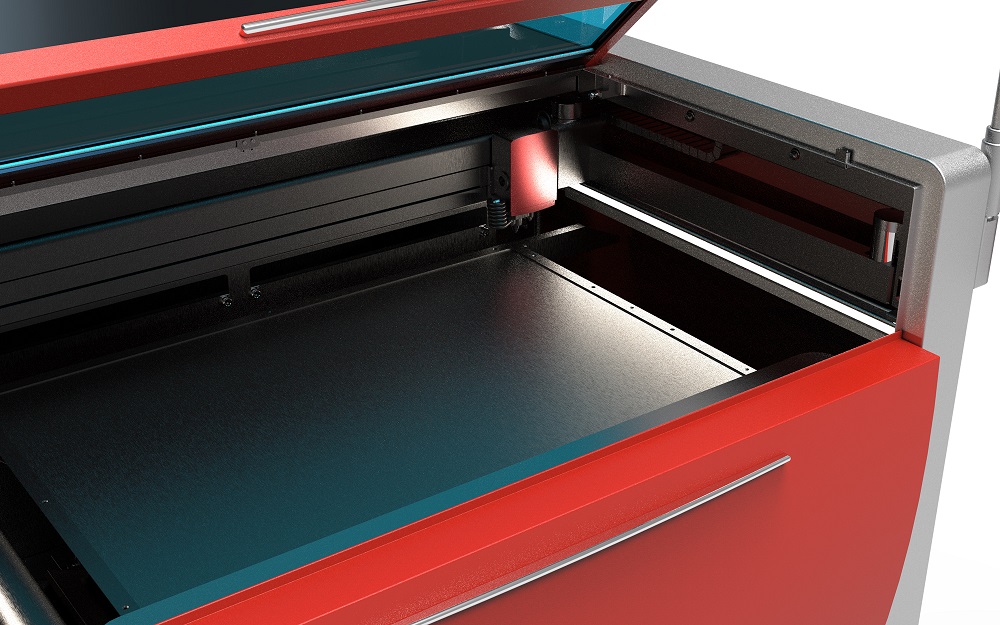

Multifunktions-Materialauflagetisch
Berührungsempfindliches Bedienfeld von 21 Zoll
Branderkennung
Unterstützung von Brandunterdrückung
Unterstützung von Klasse-4-Umrüstung
Merkmale der Laserquelle
Luftgekühlte Laserquelle
Unsere Laserquellen sind luftgekühlt – so sind keine komplizierten Flüssigkühlsysteme erforderlich.
Hohe Zuverlässigkeit, ausgezeichnete Leistungsstabilität
Unsere Laserquellen bieten eine gleichbleibende Leistung für vorhersagbare, exzellente Bearbeitungsergebnisse.
Steuerung der Laserquellen-Lüfter (zur Geräuschreduzierung)
Sämtliche Laserquellen von Universal Laser werden mit computergesteuerten Lüftern luftgekühlt. Die Lüftergeschwindigkeit wird abhängig von der Lasertemperatur vermindert oder erhöht, sodass der Geräuschpegel bei einer niedrigeren Leistungseinstellung des Lasers reduziert ist.
Laserzeiger
Zur einfachen Materialpositionierung ist ein roter Laserzeiger installiert.
Patentierte plattformübergreifende Kompatibilität
Die Laserquellen können frei zwischen den Laserplattformen ausgetauscht werden.
Patentierte Free-Space Slab-Gaslaser-Konstruktion
Unsere patentierten Laserquellen erzeugen mithilfe von Free-Space Gas Slab-Resonatoren einen Laserstrahl in hervorragender Qualität mit gleichmäßiger Leistungsverteilung und guten Nahfeld- und Fernfeld-Eigenschaften.
Patentierte, vorjustierte Laserquellen
Die Laserquellen werden werksseitig vorjustiert und müssen nicht neu justiert werden.
Intelligente Laserquellen-Technologie
Da wir unsere eigenen Laserquellen herstellen, können Laserquellen von Universal ihre Modellnummer an die CPU des Lasersystems übermitteln, sodass das Lasersystem auf Basis der zur Verfügung stehenden Laserleistung dann für ein bestimmtes Material automatisch die korrekten Einstellungen wählt.
Garantie bis zu 5 Jahre erhältlich
Unsere Standardgarantie kann auf bis zu fünf Jahre verlängert werden.
Große Auswahl an Leistungsstufen
Die Laser werden in Leistungsstufen von 10 bis 150 Watt angeboten.
