Produktbeschreibung

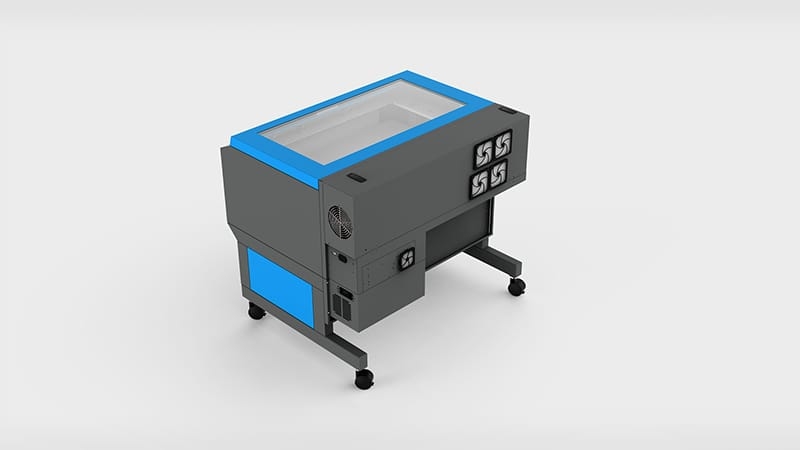

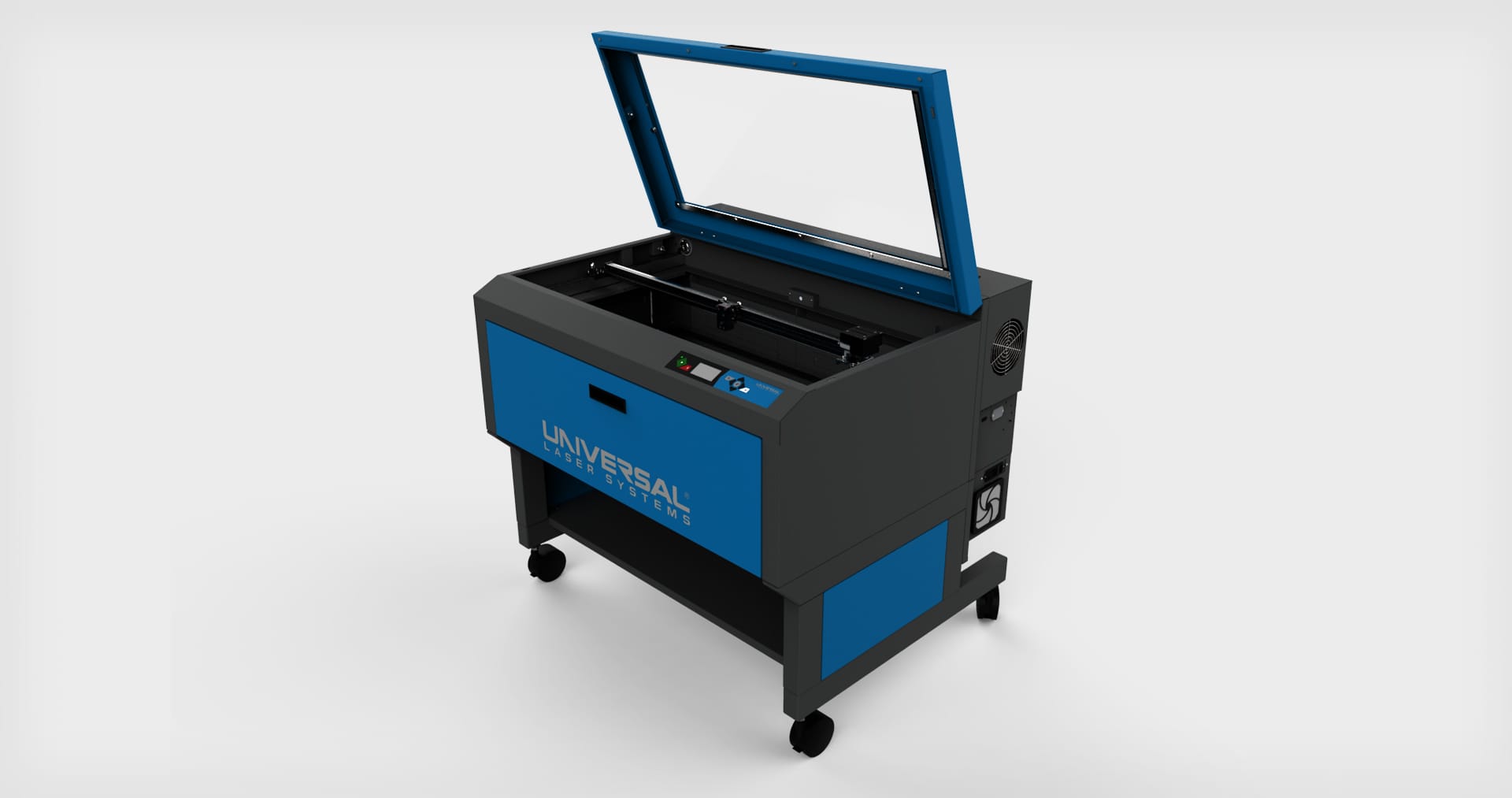

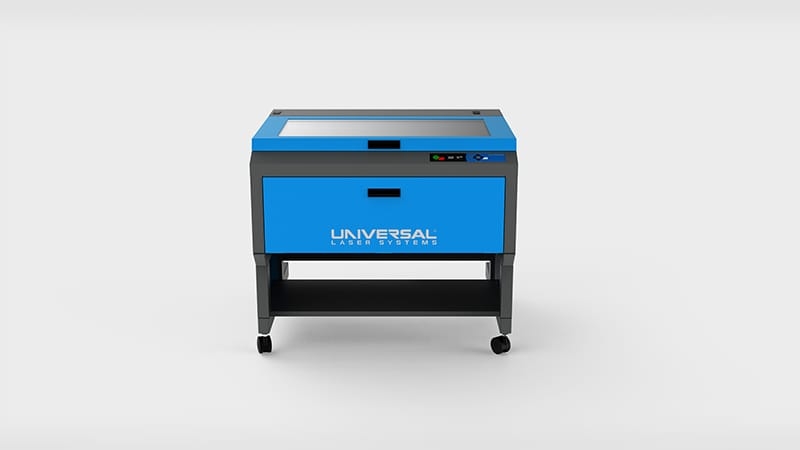

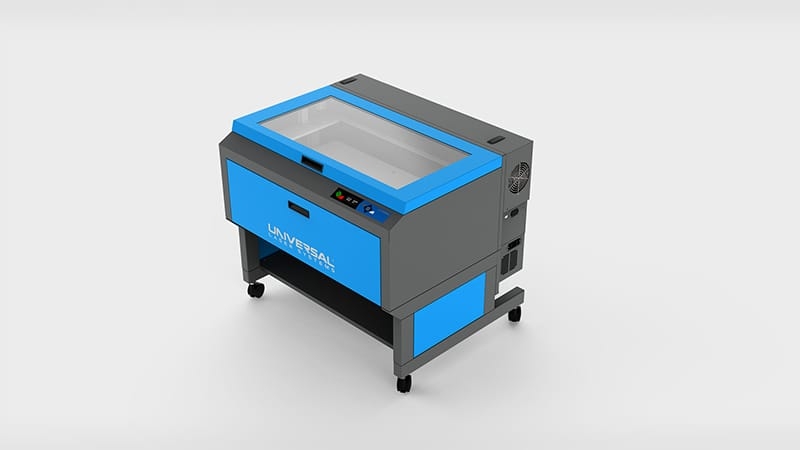

Beim PLS6.150D handelt es sich um eine freistehende Plattform mit einem Materialbearbeitungsbereich von 813 x 457 x 216 mm oder 80.253 cm³, welche die Dual-Laser-Konfiguration unterstützt. Als Dual-Laser-Plattform kann die PLS6.150 bis zu zwei 10,6 µm-CO2-Laserquellen mit einer Leistung von 10 Watt bis 150 Watt aufnehmen. Außerdem kann sie mit einem einzelnen 9,3 µm-CO2-Laser mit 30, 50 oder 75 Watt bestückt werden. (falls ein 9,3 µm-CO2-Laser installiert ist, darf gleichzeitig nur ein 10,6 µm-CO2-Laser mit bis zu 75 Watt installiert sein.)
Technische Daten | |
Laser-Materialbearbeitungsfläche (B x H) | 813 x 457 mm |
Maximale Werkstückgröße (B x H x T) | 940 x 584 x 216 mm |

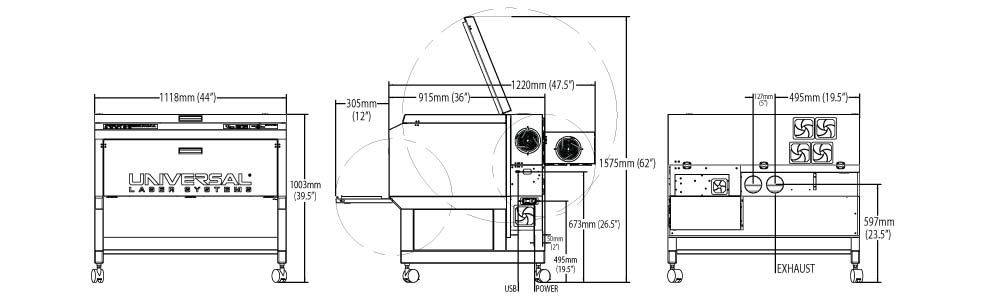

Gesamtabmessung (B x H x T) | 1.118 x 991 x 914 mm |
Kapazität der Rundgravur-Vorrichtung | Max. Durchmesser: 203 mm |
Hubleistung der motorbetriebenen Z-Achse | 18 kg |
Erhältliche Fokussierlinsen | 2,0 Zoll (50 mm) HPDFO™ (High Power Density Focusing Optics) |
Laserplattform Interface-Bedienfeld | Tastatur und LCD-Display zeigen aktuellen Dateinamen, Laserleistung, Graviergeschwindigkeit, Pulse pro Zoll und Laufzeit an. |
Anforderungen zum Computer | Erfordert einen dedizierten PC mit Windows® 7/8/10, 32/64 Bit und einem verfügbaren USB-Anschluss (2.0 oder höher) |
Optikschutz | Mit optionaler Luftzublasung erhältlich |
Gehäuseausführung | Freistehend |
Optionen Laserquellen | 10, 30, 40, 50, 60 und 75 Watt Für zwei Laserquellen ausgerüstet, müssen die gleiche Leistung aufweisen |
Gewicht | 156 kg |
Strombedarf | 220 V-240 V/15 A |
Anforderungen zur Absaugung | Zwei 102 mm- (4 Zoll-) Anschlüsse statischer Druck 850 m3/h bei 1,5 kPa |
Mitgeliefertes Zubehör
- Manuelle Gaszublasung (mit Linsenschutz)
- Branderkennung (Audio-Alarm)
- Universale Steuerkonsole
- Intelligente Materialdatenbank
Optionales Zubehör
- Computergesteuerte Gaszublasung (mit Linsenschutz)
- Aufsatz für koaxiale Gaszublasung
- Aufsatz für seitliche Gaszublasung
- Druckluftquelle
- UAC 2000-Filteranlage
- UAC 4000-Filteranlage
- Durchlässiger Schneidtisch
- Konfigurierbarer Schneidtisch (Tisch mit Stiften)
- Multifunktions-Materialauflagetisch
- 2,0-Zoll-Linse
- HPDFO™
- SuperSpeed™
- Automatisierungsschnittstelle
- 1-Touch Laser Photo™
- Direkter Dateiimport (PDF/DXF)
Leistungsmerkmale der Plattform
Hochgradig verlässliche Digitalmotoren
In den Lasersystemen von Universal werden hochwertige Digitalmotoren verwendet, die ohne teure und komplizierte optische Geber auskommen und für noch mehr Zuverlässigkeit sorgen.
Sicherheitsverbundglas
Sichtfenster aus Glas sorgen bei der Laserbearbeitung für ein sicheres Laserbearbeitungsgehäuse.
LCD-Anzeige
Die PLS/ILS Lasersysteme sind mit eingebauter LCD-Anzeige ausgestattet, auf der Sie das Bewegungssystem und die Z-Achse manuell beim Einrichten verschieben oder die Einstellungen eines Bearbeitungsauftrags im laufenden Betrieb ändern können. Diese Funktion ist vorteilhaft bei der Findung von optimalen Einstellungen bei neuen Anwendungen.
Mehrere automatische Fokussiermethoden
Alle Lasersysteme von Universal lassen sich automatisch entsprechend der Materialdicke oder mit einer komfortablen Fokuslehre fokussieren. Bei einigen Lasersystemen von Universal ist auch ein automatisches Fokussieren mittels Spezialsensoren möglich; diese erkennen die Oberfläche des zu bearbeitenden Materials.
Unterstützung mehrerer Sprachen
Zu den unterstützten Sprachen zählen Englisch, Deutsch, Japanisch, Spanisch, Französisch, Italienisch und weitere.
Übertemperatur-Alarm (für Brandschutz)
Die Temperatur im Arbeitsbereich wird bei allen Lasersystemen von Universal durch eine Übertemperatur-Alarmvorrichtung überwacht. Bei Erkennung einer ungewöhnlich hohen Temperatur schaltet das System den Laser ab und löst einen akustischen Alarm aus.
Permanent abgedichtete Lager
Unsere abgedichteten, selbstschmierenden Bewegungssystem-Lager sind vor Staub und Verschmutzungen geschützt und weisen damit eine höhere Lebensdauer auf.
Dehnungsfreie Kevlar®-Riemen
Die robusten Riemen zeichnen sich durch eine lange Lebensdauer aus und funktionieren zuverlässig.
Merkmale der Laserquelle
Luftgekühlte Laserquelle
Unsere Laserquellen sind luftgekühlt – so sind keine komplizierten Flüssigkühlsysteme erforderlich.
Hohe Zuverlässigkeit, ausgezeichnete Leistungsstabilität
Unsere Laserquellen bieten eine gleichbleibende Leistung für vorhersagbare, exzellente Bearbeitungsergebnisse.
Steuerung der Laserquellen-Lüfter (zur Geräuschreduzierung)
Sämtliche Laserquellen von Universal Laser werden mit computergesteuerten Lüftern luftgekühlt. Die Lüftergeschwindigkeit wird abhängig von der Lasertemperatur vermindert oder erhöht, sodass der Geräuschpegel bei einer niedrigeren Leistungseinstellung des Lasers reduziert ist.
Laserzeiger
Zur einfachen Materialpositionierung ist ein roter Laserzeiger installiert.
Patentierte plattformübergreifende Kompatibilität
Die Laserquellen können frei zwischen den Laserplattformen ausgetauscht werden.
Patentierte Free-Space Slab-Gaslaser-Konstruktion
Unsere patentierten Laserquellen erzeugen mithilfe von Free-Space Gas Slab-Resonatoren einen Laserstrahl in hervorragender Qualität mit gleichmäßiger Leistungsverteilung und guten Nahfeld- und Fernfeld-Eigenschaften.
Patentierte, vorjustierte Laserquellen
Die Laserquellen werden werksseitig vorjustiert und müssen nicht neu justiert werden.
Intelligente Laserquellen-Technologie
Da wir unsere eigenen Laserquellen herstellen, können Laserquellen von Universal ihre Modellnummer an die CPU des Lasersystems übermitteln, sodass das Lasersystem auf Basis der zur Verfügung stehenden Laserleistung dann für ein bestimmtes Material automatisch die korrekten Einstellungen wählt.
Garantie bis zu 5 Jahre erhältlich
Unsere Standardgarantie kann auf bis zu fünf Jahre verlängert werden.
Große Auswahl an Leistungsstufen
Die Laser werden in Leistungsstufen von 10 bis 150 Watt angeboten.
